RS-232接口保護需要加TVS二極管嗎?

發表日期:2022-06-10瀏覽:3104

前幾日,來自武漢的客戶向東沃電子(DOWOSEMI)咨詢這樣一個問題:在RS-232接口上選用了一個15V電壓的TVS二極管進行防護,但是輸出時會丟失數據,但是把接口的TVS去掉,數據就不丟失了。想問下,RS-232到底需不需要加TVS,如果要加的話,需要注意些什么,選什么型號的好?

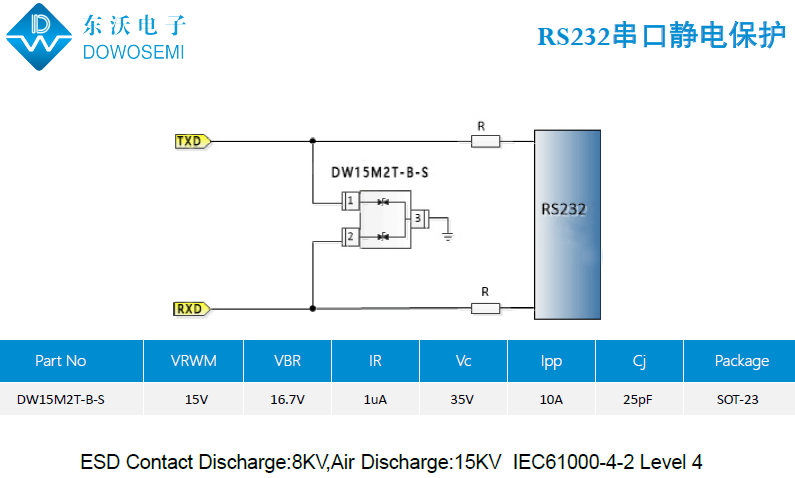

RS-232接口符合美國電子工業聯盟(EIA)制定的串行數據通信的接口標準,原始編號全稱是EIA-RS-232(簡稱232或RS-232),廣泛應用于計算機串行接口外設連接,連接電纜和機械、電氣特性、信號功能及傳送過程。由于RS-232接口信號電平值比較高,易損壞接口電路的芯片。為此,需要對RS-232接口進行保護,關于RS-232接口保護方案設計,如下圖:


從方案圖中可以看出,RS-232接口保護選用了一顆TVS二極管DW15M2T-B-S,雙向,工作電壓15V,SOT-23封裝,結電容25pF,峰值脈沖電流10A,方案符合ESD Contact Discharge:8KV,Air Discharge:15KV,IEC61000-4-2 Level 4。東沃電子對各類通信接口靜電防護設計深有研究,經驗豐富,想了解更多有關CAN BUS總線、LIN總線、RS-485、RJ45接口、USB3.0接口、USB2.0接口、HDMI接口、1000M POE接口、VGA接口等靜電防護保護方案,可直接咨詢東沃產品工程師:137 5773 6996(微信同號)余工
