TVS二極管在汽車電子瞬態浪涌保護中的應用

發表日期:2020-05-06瀏覽:2080

隨著電子信息技術的迅猛發展,半導體器件日益趨向小型化、集成化、智能化,尤其是在汽車電子控制系統應用中,非常容易受到瞬態浪涌過電壓的影響。從事汽車電子行業或EMC的電子工程師都知道,ISO 10605 和ISO 7637-2是汽車電子里面電氣抗擾度遇到最重要的標準體系。那么,該選用何種電路保護器件為汽車電子安全保駕護航呢?TVS二極管又該如何選型?

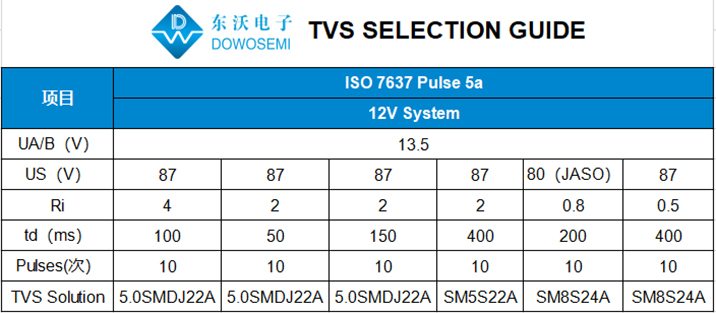

5A 12V(716).jpg

在汽車電子中,經常會有瞬態電壓或靜電ESD發生,如何能夠有效、精確地保護電路,需要考慮的方面有很多:電路正常工作電壓、電路最大承受電壓、電路浪涌的類型(分為兩種,一種是指數型或冪數型,需要關注:最大浪涌電壓、浪涌持續時間和水平、模擬浪涌發生器的內部電阻、波形循環的數量;另一種是直流波形,需要關注:直流浪涌電壓、浪涌的持續時間、模擬浪涌發生器的內部電阻)、環境溫度、保護器件的封裝、信號電壓頻率、電容大小、浪涌信號波形等。

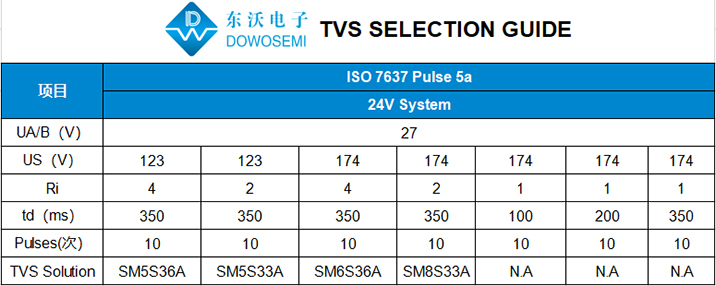

5A 24V(716).jpg

汽車電子電壓分為12V、24V、48V,小車基本都是12V,大巴、卡車等一般是24V,電動汽車是48V。目前,比較主流的還是12V系統和24V系統。12V系統的電源芯片,一般選用24V的大功率TVS二極管;24V系統的電源芯片,一般選用36V的大功率TVS二極管。

在汽車電子瞬態浪涌保護方案中,推薦汽車電子客戶,多選用:5.0SMDJ22A、SM5S22A、SM8S24A、SM5S36A、SM5S33A、SM8S33A、SMCJ24A、SMCJ24CA、SMDJ24A、SMDJ24CA、5.0SMDJ24A、5.0SMDJ24CA、SM5S24A、SM6S22A、SM8S24A、SM6S24A、SM8T24A、SMCJ24A、SMCJ24CA、SMDJ24A、SMDJ24CA、SM6S33A等等。

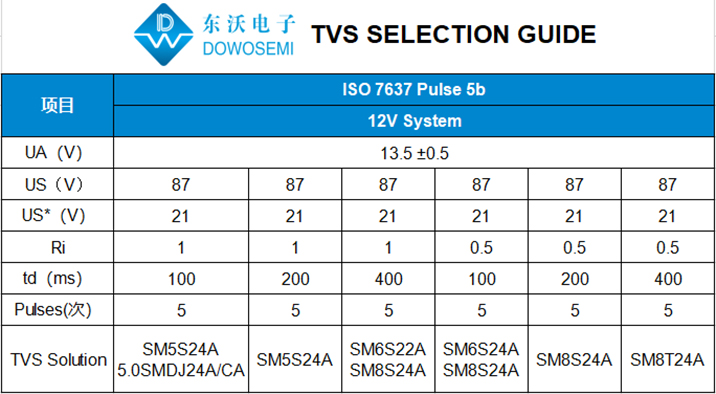

5B 12V(1)(716).jpg

具體選型,還需要根據電路的實際情況來定。想了解更多汽車級TVS二極管參數和應用,東沃電子隨時為您服務!
