電路保護元器件,有哪些?

發表日期:2020-04-22瀏覽:1330

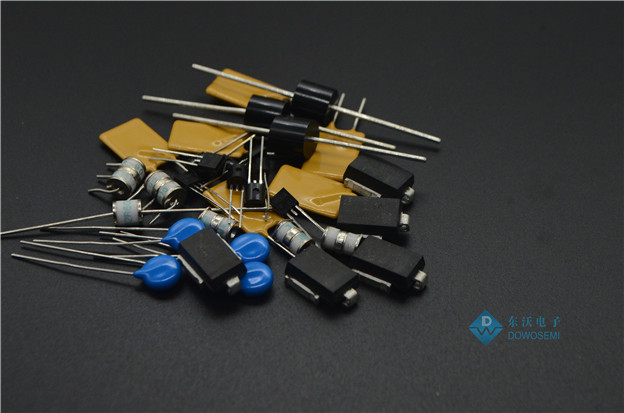

電路保護元器件有哪些?目前業內應用的比較多的電路保護器件主要有六類:
1)瞬態電壓抑制二極管:Transient Voltage Suppressors,縮寫TVS,亦稱為TVS管、TVS二極管;
2)ESD靜電保護二極管:Electrostatic Discharge Protection Devices,縮寫ESD;
3)壓敏電阻:Metal Oxide Varistors,縮寫MOV;
4)陶瓷氣體放電管:Gas Discharge Tubes,縮寫GDT;
5)自恢復保險絲:Polymer Positive Temperature Coefficient,縮寫PPTC;
6)半導體放電管:Thyristor Surge Suppressors,縮寫TSS;


這六類電路保護器件根據伏安特性可分為三大類:鉗位型過電壓保護器件、開關型過電壓保護器件、過電流型保護器件。
? 鉗位型過電壓保護器件:TVS、ESD、MOV
? 開關型過電壓保護器件:GDT、TSS
? 過電流型保護器件:PPTC

鉗位型過電壓保護器件

當電壓達到鉗位型過電壓保護器件的擊穿電壓時,其電阻瞬間減小為低阻抗,泄放大浪涌電流,從而將浪涌電壓限制在一個較低的水平。鉗位型過電壓保護器件的特點是器件導通后,鉗位電壓會高于器件的擊穿電壓,器件兩端的鉗位電壓與瞬間通過的浪涌電流大小成正比關系。鉗位型過電壓保護器件常應用于電源線、低頻通信線路的過電壓防護。

開關型過電壓保護器件

當電壓達到開關型過電壓保護器件的擊穿電壓后,其電阻瞬間減小為低阻態,泄放浪涌電流,并將浪涌電壓限制在一個較低的水平。開關型過電壓保護器件的特點是器件導通后其兩端的電壓會低于器件的擊穿電壓,常用于通信系統高頻信號線浪涌防護。

過電流型保護器件

自恢復保險絲PPTC 是一種可反復使用的過電流型保護器件,常應用于小電流輸入的電源線過電流保護,或兩級過電壓保護器件之間做退耦等。

有關各類電路保護器件的具體應用,可與專業的電路保護器件廠家溝通交流,只為您的電路更安全!
